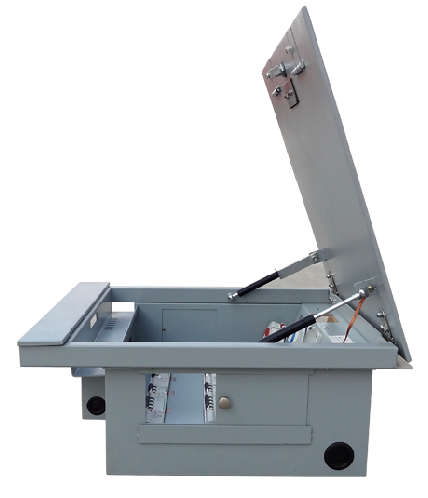

展位配电箱 DT-N80-F

所属分类:展位箱

浏览次数:0

发布日期:2022-06-24 12:03:33

中的位图展位箱样本-2.cdr
  • 产品概述
  • 性能特点


图片展位配电箱技术参数:
  1 )额定电压:AC 380V
  2 )额定电流:AC 80A
  3 )额定频率: 50Hz
  4 )防护等级:IP54
  5 )盖板承载轮压:50kN/m2
  6 )工频试验电压:2500V/5s
  7 )强电输出回路数:
         三相 380V/63A, 2 路;
         三相 380V/32A, 2 路;
         单相 220V/16A, 2 路。
  8 )弱电接口:
         数据 Rj45,4个
         语音 Rj11,4个

1、盖板材质为高强度钢板,表面为耐磨喷塑,或304不锈钢拉丝。
2、盖板荷载有50kN/m2 、30kN/m2可选。
3、盖板有折叠提升拉手,配合机械撑杆撑起,方便操作;盖板上另设置三角锁。
4、出线口安置在主盖板上,出线口翻盖式,有磁吸装置,适合公共场所行人的安全。底箱两侧有门,方便插头及电缆在地沟内穿行。
5、强、弱电箱分别设置,防止干扰。最多可容纳9个强电插座回路;弱电可容纳8个数据接口。

6、室内地面专用,参考尺寸:700(长)×550(宽)×200(深)可根据工程要求确定其尺寸。
